约翰斯·霍普金斯大学的研究人员建立了一套基于热分析与仿真驱动的工艺框架，成功稳定了铝合金薄壁结构的金属挤出增材制造过程，一举解决了长期限制该技术在高熔点金属中可靠应用的两大热致失效模式。 这项发表于《制造工艺杂志》的研究，由美国国防部国防威胁降低局部分资助。对于正在寻求低成本、高效率金属增材制造替代方案的航空航天与国防工业而言，这一突破意味着一种比激光粉末床熔融和定向能量沉积更具性价比的工艺路径，正在从实验室走向工程可用的临界点。

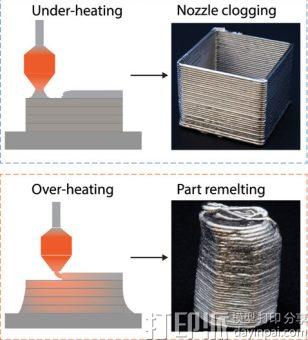

金属挤出增材制造（MEAM）在原理上接近塑料3D打印，通过加热喷嘴挤出金属线材逐层堆叠成型。其优势在于设备成本和材料利用率远优于粉末床技术，但熔融金属的低粘度、高导热性和高表面张力，使得铝这类活泼且高熔点的合金工艺窗口极其狭窄。研究团队识别出两种截然相反却同样致命的失效机制：随着打印高度增加，已沉积层吸走热量导致喷嘴尖端过早凝固堵塞，这是“欠热”；而当挤出速度超过下层冷却能力时，热量积聚导致已成型结构重新熔融坍塌，这是“过热”。

为了同时压制这对矛盾，团队提出了一种逐层变化热床温度的动态控制策略，同时保持喷嘴温度和打印速度恒定。他们为每一层设定了基于时间的最小冷却判据，确保下一层沉积前，当前层已充分冷却至固相线以下。研究人员使用含约5%硅和95%铝的ER4043铝合金焊丝作为原料，成功打印出表面粗糙度一致、几何形状可重复的薄壁结构，并验证了该方法在多种尺度与复杂几何结构中的适应性。Jochen Mueller助理教授将这项成果定义为“通过精准控制工艺参数消除了喷嘴堵塞和零件坍塌”的关键一步。值得一提的是，作者团队在论文中特意感谢了ValCun公司对项目的协助，这暗示着该技术已在产业链合作伙伴的参与下，向工程化应用迈出了实质性步伐。
