芯片设计的瓶颈不在逻辑单元，而在散热。近日，伊利诺伊大学厄巴纳-香槟分校的研究团队开发出一套冷板设计新流程，将拓扑优化与电化学增材制造相结合，成功制造出带有微尺度鳍片结构的纯铜液冷组件，为这道难题提供了新思路。

该研究瞄准了冷板开发中长期存在的制造断层：计算设计工具能够常规性地生成特征尺寸低于100微米的最优鳍片架构，但传统制造工艺却无法在铜材料上可靠地实现这些几何结构。作为研究第一作者，该校机械工程研究生贝努德·巴兹米（Behnood Bazmi）直言：“散热是芯片设计的瓶颈。我们的方法弥合了计算设计与制造能力之间的鸿沟，为芯片及其他电子设备的高能效液冷提供了一条可行路径。”

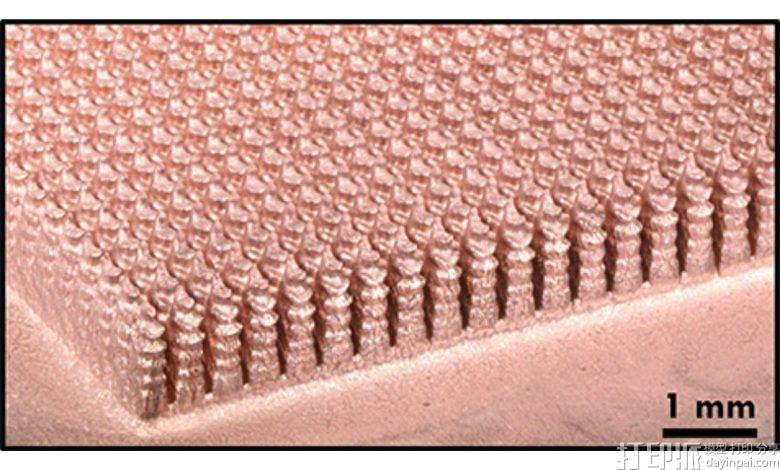

据共同作者、该校创始人讲席教授内纳德·米尔科维奇（Nenad Miljkovic）介绍，拓扑优化最终会收敛到一个在最大化热性能和最小化泵送功率之间取得最优解的设计。由此生成的鳍片呈锥形轮廓，末端带有精细的分支尖端。这类几何形状能增大润湿表面积并局部引导冷却液流动，但对传统机械加工或基于熔融的金属增材制造工艺而言过于复杂。

为实现纯铜材料的精细制造，团队与总部位于圣地亚哥的Fabric8Labs公司合作。后者的电化学增材制造（ECAM）平台使用密集排列、可独立寻址的微电极阵列，从水系电解液中沉积铜离子，以约33微米的体素分辨率逐层构建结构。该工艺在室温下进行，避免了激光熔化或烧结带来的热变形问题，并能制造纯度高达99.95%的铜件。而大多数基于熔融的增材工艺因铜的高反射率和导热性，极难处理这一材料。

米尔科维奇指出：“ECAM可以制造细节极其精细的纯铜零件——精度低至30至50微米，比人的头发丝还细。”此外，水性电解液原料可回收利用，并可通过低成本的金属盐或废铜补充。基于阵列的打印头支持批量制造多个组件，研究人员认为这对生产规模化具有实际意义。

团队进行的数据中心能耗分析显示，针对一个功率167千瓦的42U机架的直接芯片液冷架构，其方案仅需消耗数据中心总能耗的1.1%用于冷却，总使用效能（TUE）为1.011。米尔科维奇给出了一组直观对比：“使用我们的冷板，一个1吉瓦规模的数据中心仅需11兆瓦用于冷却，而不是550兆瓦。”这一数字指向了该项技术在数据中心能效领域的巨大应用潜力。
